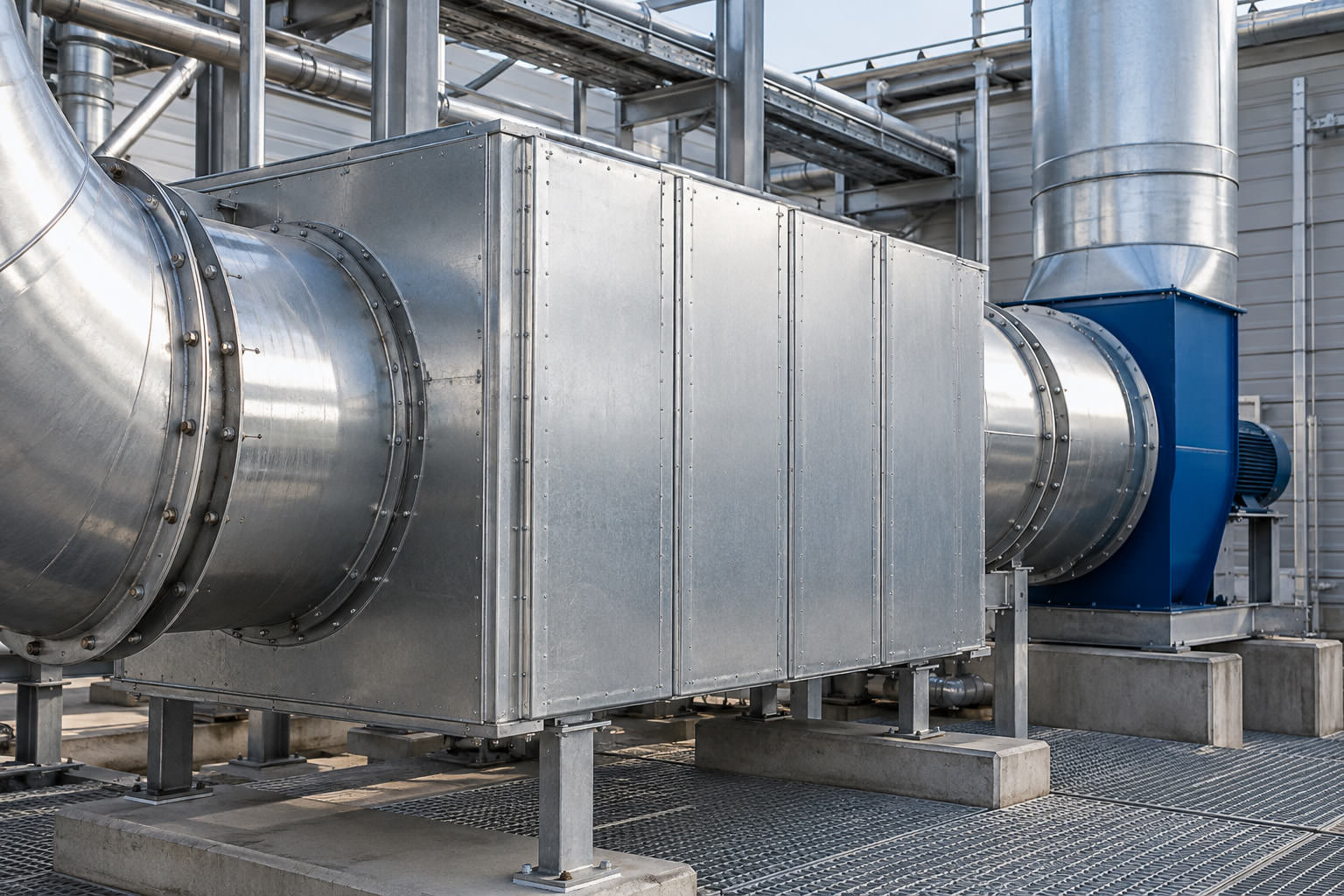

Při návrhu průmyslového tlumiče hluku nestačí vycházet pouze z požadované hodnoty útlumu v decibelech. Výsledný akustický účinek závisí na frekvenčním charakteru hluku, průtoku a rychlosti proudění, tlakových poměrech i konkrétním uspořádání potrubní trasy.
Tlumič s vhodnými katalogovými parametry proto nemusí po instalaci přinést očekávaný výsledek, pokud jeho konstrukce neodpovídá skutečným provozním podmínkám. Pro správný návrh je nutné posuzovat tlumič jako součást celé technologie – od zdroje hluku přes proudění média až po místo a způsob jeho instalace.
Třicet decibelů útlumu. Ale na jaké frekvenci?
První věc, na kterou se při výběru obvykle díváme, je útlum. Řekněme, že v podkladech najdeme hodnotu 30 dB. Na první pohled to vypadá jednoznačně, ve skutečnosti nám ale pořád chybí důležitá část informace.
Průmyslové zařízení nevydává jeden tón. Ve výsledném hluku se skládají různé frekvence a jejich zastoupení se mění podle zdroje. Ventilátor může výrazně hučet v nízkých frekvencích, zatímco u jiného zařízení bude problém ležet úplně jinde. A stejně jako se liší zdroje, liší se i chování tlumičů.
Proto se v technických údajích setkáme s útlumem rozděleným do frekvenčních pásem. Právě tato tabulka je pro návrh mnohem zajímavější než jedno působivé číslo vytržené z celého spektra.
Představme si, že měření hluku ukáže problém především v nízkých frekvencích. Tlumič má sice velmi dobrý maximální útlum, jenže nejlepších výsledků dosahuje ve střední části spektra. Katalog nelže, výrobek není vadný – jen jsme od něj chtěli něco, na co není optimálně navržený.
Nejdřív zdroj hluku, potom tlumič
V praxi se tedy vyplatí obrátit obvyklou logiku výběru. Nezačínat otázkou, který tlumič má nejlepší parametry, ale tím, co potřebujeme vyřešit.
U jednodušší aplikace mohou být potřebné údaje známé z dokumentace zařízení. Jinde bude vhodné hluk změřit a podívat se na jeho frekvenční složení. Bez toho se u náročnějšího zadání snadno dostaneme do situace, kdy srovnáváme dva tlumiče, ale vlastně nevíme, který parametr je pro daný problém podstatný.
S tím souvisí i vložný útlum, tedy rozdíl mezi stavem bez tlumiče a po jeho vložení do systému. Ani tady nás nezajímá jen nejvyšší dosažená hodnota. Podstatný je průběh v těch pásmech, kde potřebujeme hluk skutečně stáhnout.
Když přidáme délku, získáme větší útlum?
Často ano, ale tak jednoduché to zase není. U absorpčních tlumičů má délka logický význam: zvuk prochází delší cestou podél materiálu, který jeho energii pohlcuje. Prodloužení tlumiče tak může přinést citelný rozdíl.
Jenže současně záleží na tloušťce kulis, jejich rozteči, volném průřezu a dalších konstrukčních detailech. Jinak se bude chovat krátký tlumič s určitým uspořádáním kulis a jinak delší konstrukce navržená pro odlišný průtok. Samotný rozměr nám odpověď nedá.
Do návrhu navíc velmi rychle vstoupí prostor. V nové technologii lze s místem pro tlumič počítat předem. Při rekonstrukci už bývá situace podstatně méně komfortní. Mezi ventilátorem, kolenem, armaturou a stěnou je tolik prostoru, kolik tam prostě je. Teoreticky výhodnější delší provedení se tam nemusí vejít.
Úzká mezera mezi kulisami má dvě tváře
U kulisových tlumičů se zvuk dostává do kontaktu s absorpčními plochami. Nabízí se tedy přidat kulisy nebo zmenšit mezery mezi nimi. Z pohledu akustiky to může být zajímavá cesta. Vzduch má ovšem na věc vlastní názor.
Když stejný objem vzduchu protlačíme menším volným průřezem, musí proudit rychleji. Vyšší rychlost znamená větší odpor a při nevhodných podmínkách také více turbulencí. V krajním případě se začne ozývat samotné proudění.
Vzniká tak poměrně typický technický kompromis. Potřebujeme dostatek absorpční plochy, ale nemůžeme kvůli ní bez omezení zmenšovat prostor pro proudící médium.
Právě tady se ukazuje, proč nestačí řešit tlumič pouze z akustického hlediska. Je vložený do systému, který musí po montáži dál dopravovat požadované množství vzduchu nebo plynu.
Tlaková ztráta není údaj do počtu
Představme si, že jsme našli konstrukci s výborným útlumem. Přidáme více nebo silnějších kulis, zmenšíme volný průřez a akusticky se dostaneme přesně tam, kam potřebujeme. Jenže ventilátor najednou musí překonávat podstatně větší odpor. To už může být problém celé technologie.
Příliš vysoká tlaková ztráta může ovlivnit průtok i pracovní podmínky ventilátoru. Proto se při návrhu musí kontrolovat společně s akustickým výsledkem. Není cílem vyrobit co nejúčinnější překážku pro zvuk a teprve potom zjišťovat, zda přes ni ještě dokážeme dostat potřebné množství vzduchu.
Důležitý je přitom skutečný provozní stav. Tlaková ztráta souvisí s průtokem a rychlostí proudění, takže údaj bez informace, pro jaké podmínky platí, má omezenou vypovídací hodnotu.
Tlumič může začít přidávat vlastní hluk
Zní to trochu paradoxně, ale i s tím se při návrhu počítá. Pokud vzduch prochází tlumičem příliš vysokou rychlostí, vznikající turbulence mohou být samy zdrojem zvuku.
Při nízkých rychlostech nemusí být tento příspěvek významný. S rostoucí rychlostí už ale může začít ukusovat z efektu, který jsme získali samotným tlumením. Proto je potřeba znát nejen celkový rozměr skříně, ale především volný průtočný průřez mezi kulisami.
Je to hezký příklad toho, jak se dva parametry navzájem ovlivňují. Úprava konstrukce může zlepšit jednu vlastnost a současně zhoršit druhou. Návrh tlumiče je proto spíš hledáním vhodného pracovního bodu než honbou za maximem jednoho čísla.
Co projde běžnou vzduchotechnikou, nemusí vydržet průmyslový provoz
Akustické vlastnosti jsou pouze jednou částí zadání. Druhou tvoří prostředí, ve kterém bude tlumič několik dalších let pracovat.
Jiné podmínky čekají tlumič v běžné vzduchotechnice a jiné například v technologickém odtahu. Do hry může vstoupit vysoká teplota, vlhkost, prach, agresivní látky nebo zanášení. Podle konkrétní aplikace se pak řeší materiál pláště, vnitřních částí i ochrana absorpční výplně.
Tady už katalogové porovnání podle útlumu nestačí vůbec. Výrobek může akusticky vyhovovat a přesto se pro dané prostředí nehodit. U průmyslové aplikace musí být konstrukce schopná zvládnout nejen hluk, ale také médium, které přes ni bude skutečně proudit.
Koleno těsně před tlumičem může změnit podmínky
V technických podkladech bývá tlumič často nakreslený krásně: rovné potrubí, tlumič, další rovný úsek. Strojovna bývá méně elegantní.
Před tlumičem se může nacházet koleno, přechod na jiný průřez, ventilátor nebo regulační prvek. Proudění pak nemusí být po průřezu rovnoměrné. Za tlumičem může následovat další koleno nebo prudká změna rozměru a situace se opakuje.
Neznamená to, že takové uspořádání automaticky nebude fungovat. Znamená to, že ho nelze při návrhu ignorovat. Zvlášť při dodatečném odhlučnění stávající technologie je dobré vidět celou trasu a vědět, kam se má nový prvek skutečně osadit.
Stejný typ tlumiče tak může ve dvou provozech pracovat za rozdílných podmínek, i když jsou jeho katalogové parametry samozřejmě stejné.
Někdy hledáme problém na špatném místě
Máme hlučný ventilátor a zvuk slyšíme na druhé straně haly. První úvaha může být jednoduchá: hluk se šíří potrubím, takže do něj vložíme tlumič.
Jenže co když se část vibrací přenáší z ventilátoru do ocelové konstrukce? Nebo zvuk prochází pláštěm potrubí či netěsností? V takové situaci může tlumič odvést svoji práci dobře a výsledné zlepšení přesto nebude tak velké, jak jsme čekali.
Čím náročnější je požadovaný výsledek, tím větší význam mají vedlejší cesty šíření zvuku. Nemá příliš smysl dál zvyšovat útlum v potrubí, pokud už výslednou hladinu určuje něco úplně jiného.
Proto bývá u složitějších případů užitečnější podívat se na zařízení jako na celek než začít okamžitě hledat výkonnější tlumič.
Co bychom měli před výběrem znát
Není nutné mít pro každou aplikaci desítky vstupních údajů. Několik informací ale dokáže velmi rychle ukázat, zda má navržené řešení šanci fungovat:
- jaký je zdroj hluku a jeho frekvenční charakter,
- jakého snížení potřebujeme dosáhnout,
- jaký je průtok vzduchu nebo plynu,
- kolik prostoru máme pro tlumič k dispozici,
- jakou tlakovou ztrátu si technologie může dovolit,
- v jakých podmínkách bude tlumič pracovat,
- jak vypadá potrubní trasa a místo instalace.
Teprve nad těmito údaji dává smysl otevřít technický list a začít vybírat konkrétní provedení. U jednoduchých aplikací může být volba poměrně přímočará. U technologického zařízení s vysokým průtokem, omezeným prostorem a přesně daným požadavkem na hluk už bývá situace podstatně zajímavější.
Nejlepší tlumič z tabulky neexistuje
Kdybychom postavili vedle sebe dva tlumiče a jeden měl vyšší maximální útlum, neznamená to automaticky, že je pro náš provoz lepší. Nejdřív bychom potřebovali vědět, při jakých frekvencích daných hodnot dosahuje, jakou způsobí tlakovou ztrátu a co se stane při našem skutečném průtoku.
Právě tím se průmyslový návrh liší od prostého katalogového výběru. Nejde o nalezení tlumiče s nejvyšším číslem, ale o sladění akustiky s konkrétní technologií.
Pokud řešíte hluk ventilátoru, vzduchotechniky, potrubí nebo jiného technologického zařízení, má smysl začít provozními údaji a samotným zdrojem hluku. Podle nich lze posoudit, jaký typ tlumení bude vhodný a zda bude stačit standardní provedení, nebo bude potřeba řešení navržené pro konkrétní provoz.
FAQ
Má smysl vybírat tlumič podle nejvyšší hodnoty útlumu?
Samotné maximum toho moc neřekne. Představte si, že nejvyšší hodnoty dosahuje tlumič ve frekvenčním pásmu, ve kterém váš ventilátor téměř žádný problém nemá. Pro výběr je mnohem zajímavější část tabulky odpovídající skutečnému hluku zařízení.
Proč potřebuji znát frekvenční spektrum hluku?
Dva stroje mohou být při běžném měření podobně hlučné a přitom znít úplně jinak. Jeden výrazně hučí, u druhého převládá vyšší zvuk. Tlumič na ně nebude působit totožně, a právě frekvenční rozbor pomůže ukázat, kde potřebujeme útlum nejvíc.
Bude delší tlumič účinnější?
U absorpčních tlumičů může větší délka útlum zvýšit, ale při návrhu se současně mění i další věci. Záleží na kulisách, jejich rozteči, volném průřezu a samozřejmě na frekvenci hluku. A pak přichází praktická otázka: kolik místa pro tlumič vůbec máme?
Proč se tolik řeší tlaková ztráta?
Protože tlumičem musí dál proudit vzduch nebo plyn. Pokud mu vytvoříme příliš velký odpor, může to ovlivnit průtok a provoz ventilátoru. Akusticky výborný výsledek by byl malou výhrou, kdyby kvůli němu technologie přestala pracovat tak, jak má.
Může tlumič vytvářet vlastní hluk?
Při nevhodných podmínkách ano. Typickým problémem je příliš vysoká rychlost proudění v úzkých mezerách mezi kulisami. Vznikají turbulence a s nimi aerodynamický hluk. Proto se při návrhu kontroluje i rychlost ve skutečném volném průřezu.
Proč nestačí namontovat silnější tlumič, když je zařízení pořád hlučné?
Protože zbývající hluk už nemusí procházet místem, kde je tlumič instalovaný. Může se přenášet konstrukcí, pláštěm potrubí nebo jinou cestou. Než se začne měnit tlumič, stojí za to zjistit, odkud zvuk po první úpravě skutečně přichází.
Kdy má smysl tlumič navržený na míru?
Nejčastěji ve chvíli, kdy se musí současně vejít do omezeného prostoru, dosáhnout určitého útlumu, nepřekročit přijatelnou tlakovou ztrátu a vydržet konkrétní provozní podmínky. Právě taková kombinace požadavků může standardní katalogový výběr výrazně omezit.
